Маркировка кабельными бирками
Энергоснабжение, связь, управление различным оборудованием невозможно производить без прокладки соответствующих кабелей. А чтобы не запутаться к огромном массиве кабелей требуется соответствующая маркировка. Маркировку открыто расположенного кабеля можно обеспечить при помощи специальной бирки. Также для маркировки кабелей либо для изоляции соединений кабеля после ремонтных работ можно использовать термоусадочные трубки.

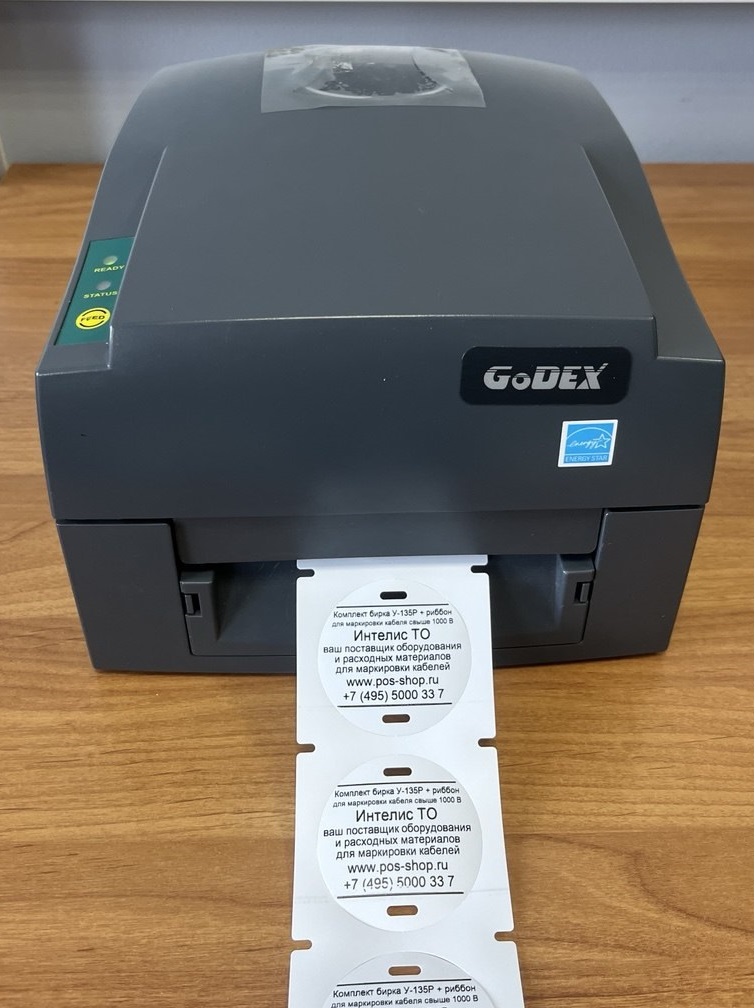

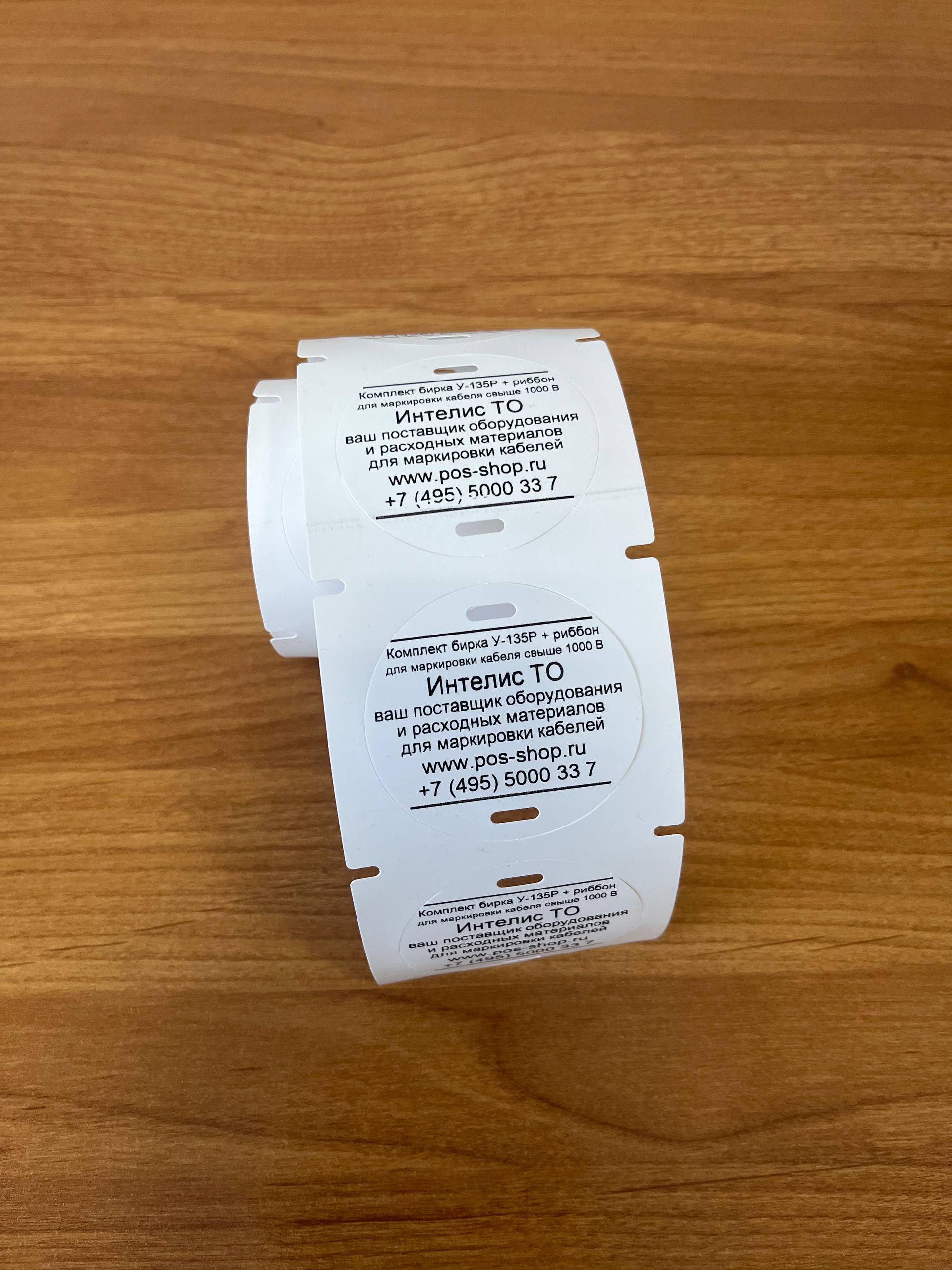

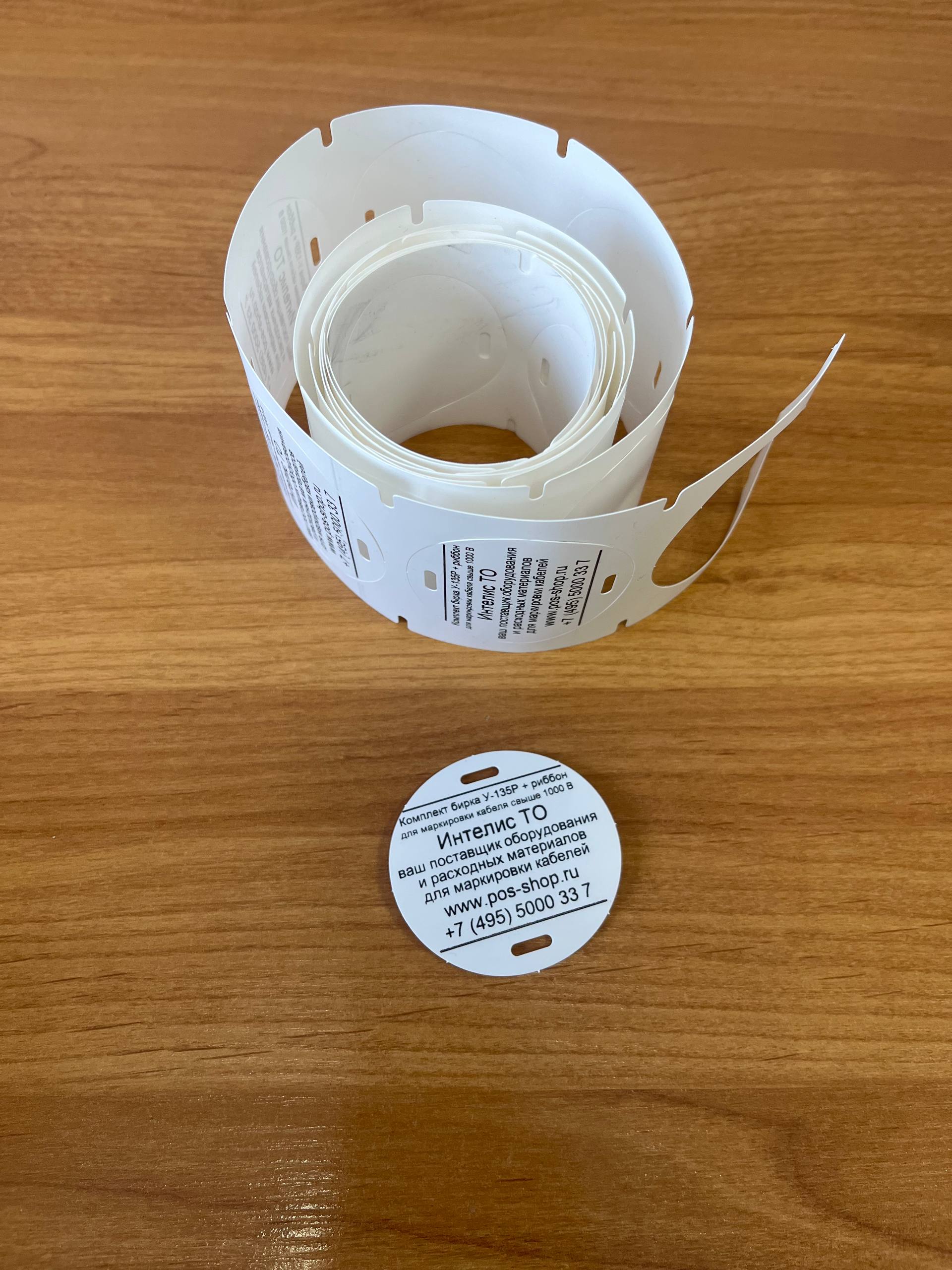

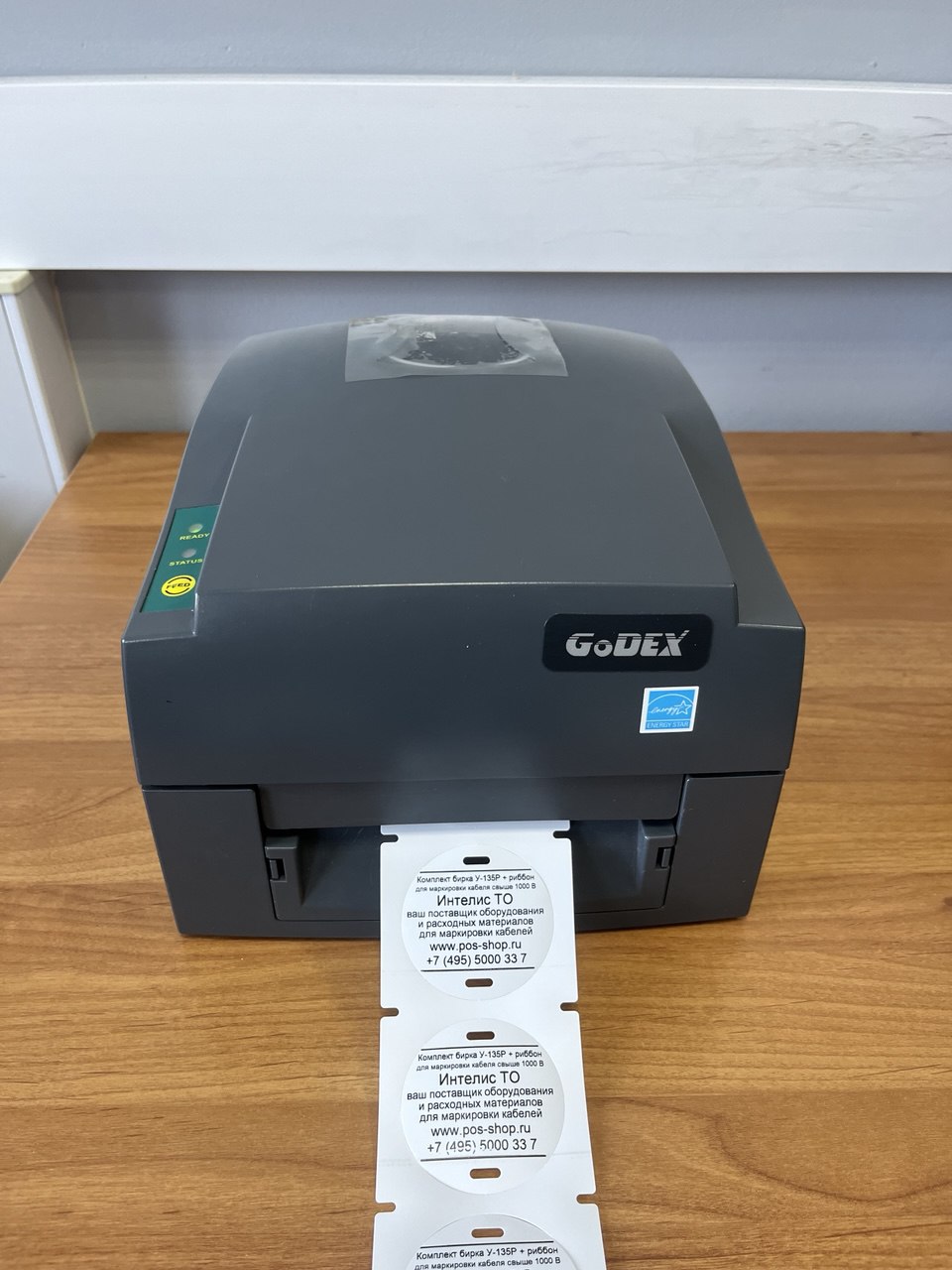

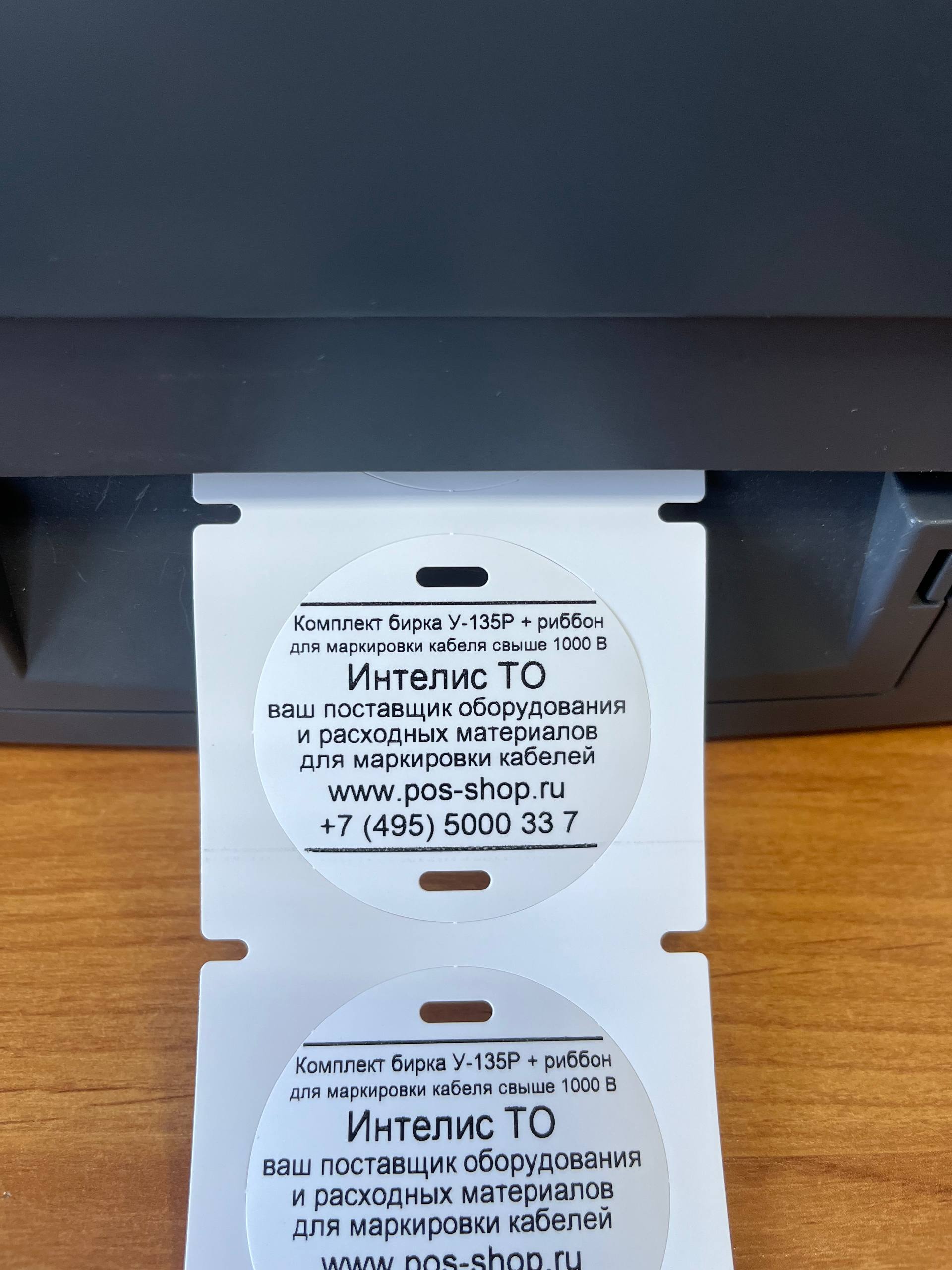

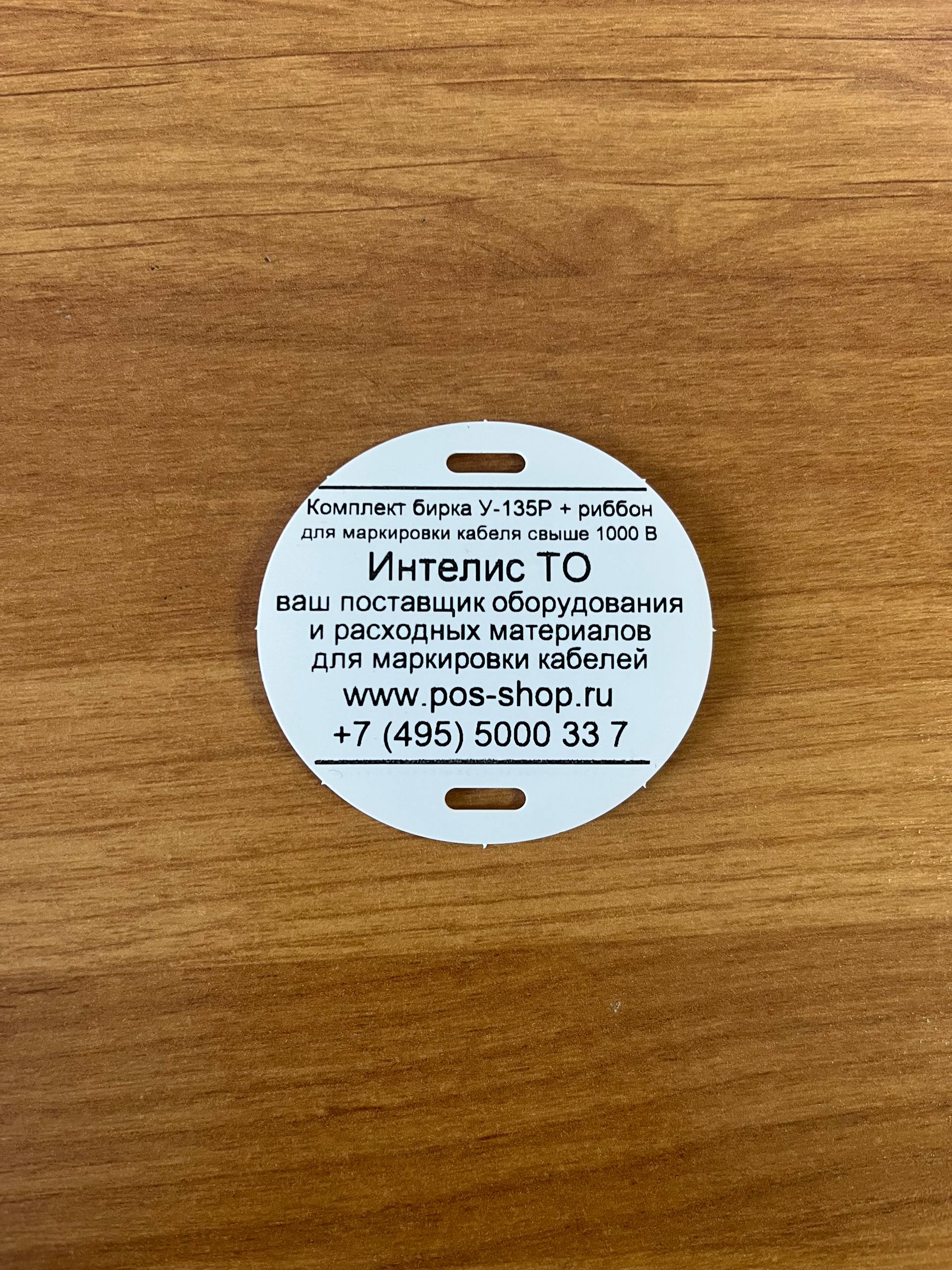

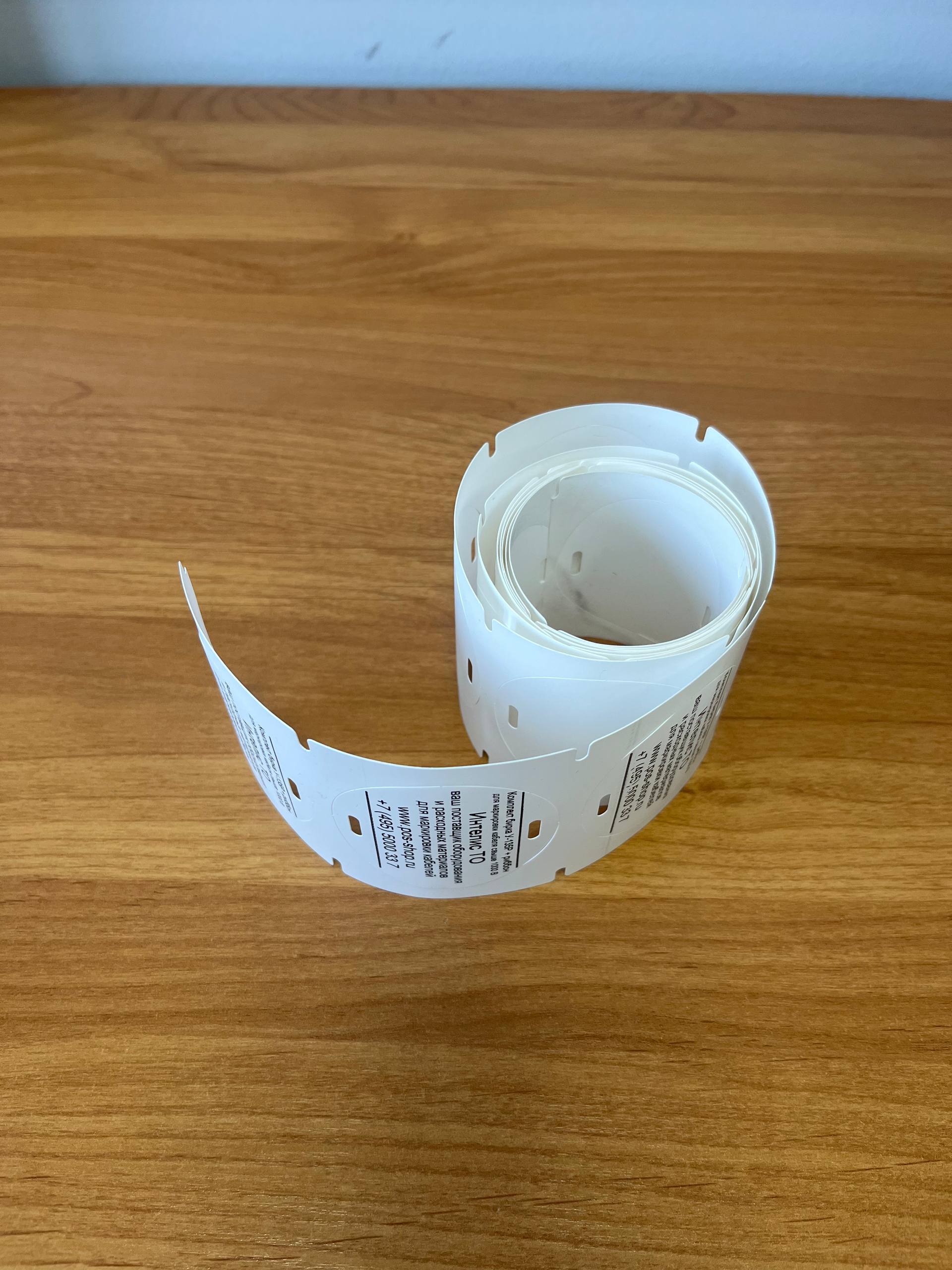

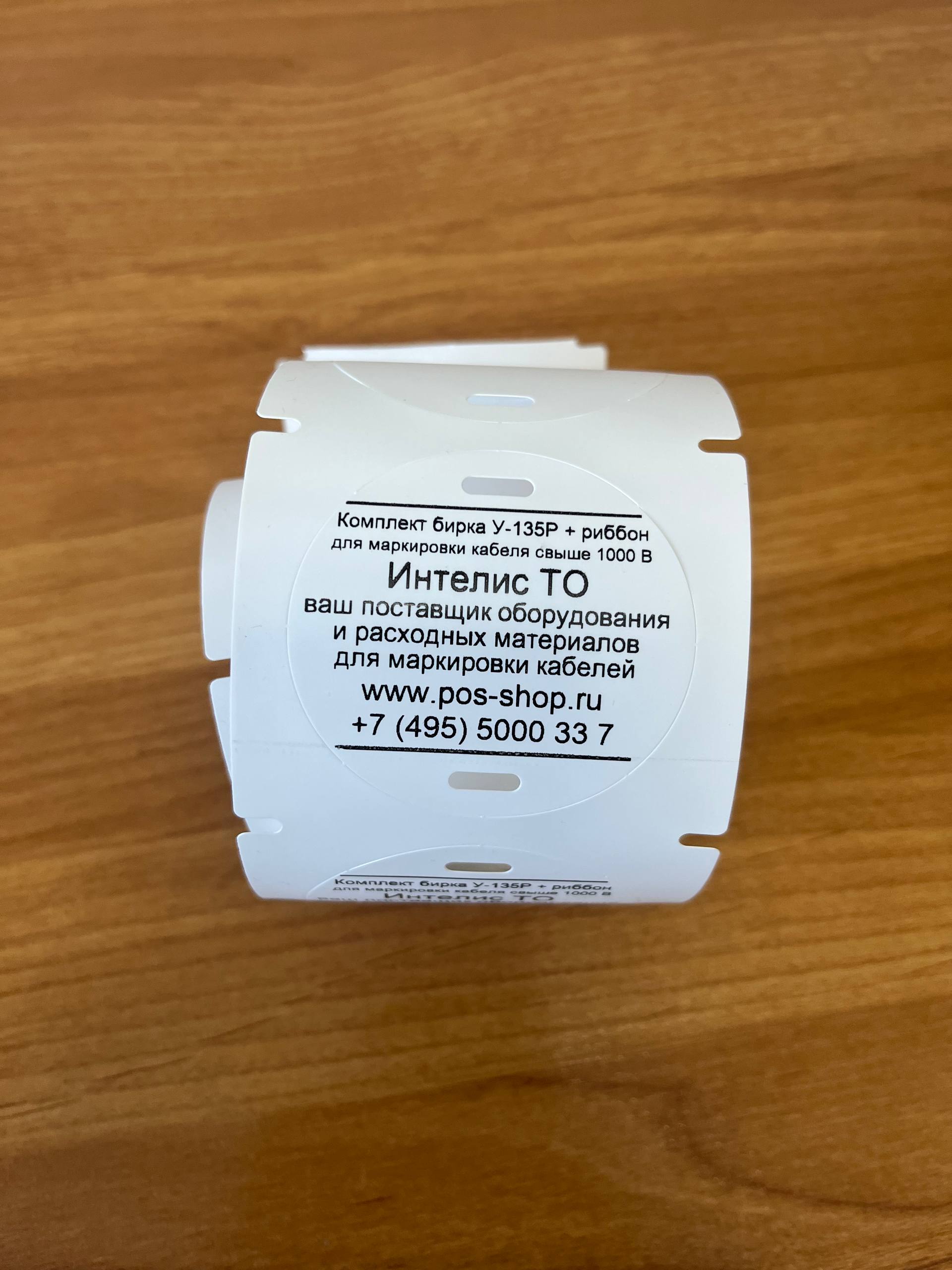

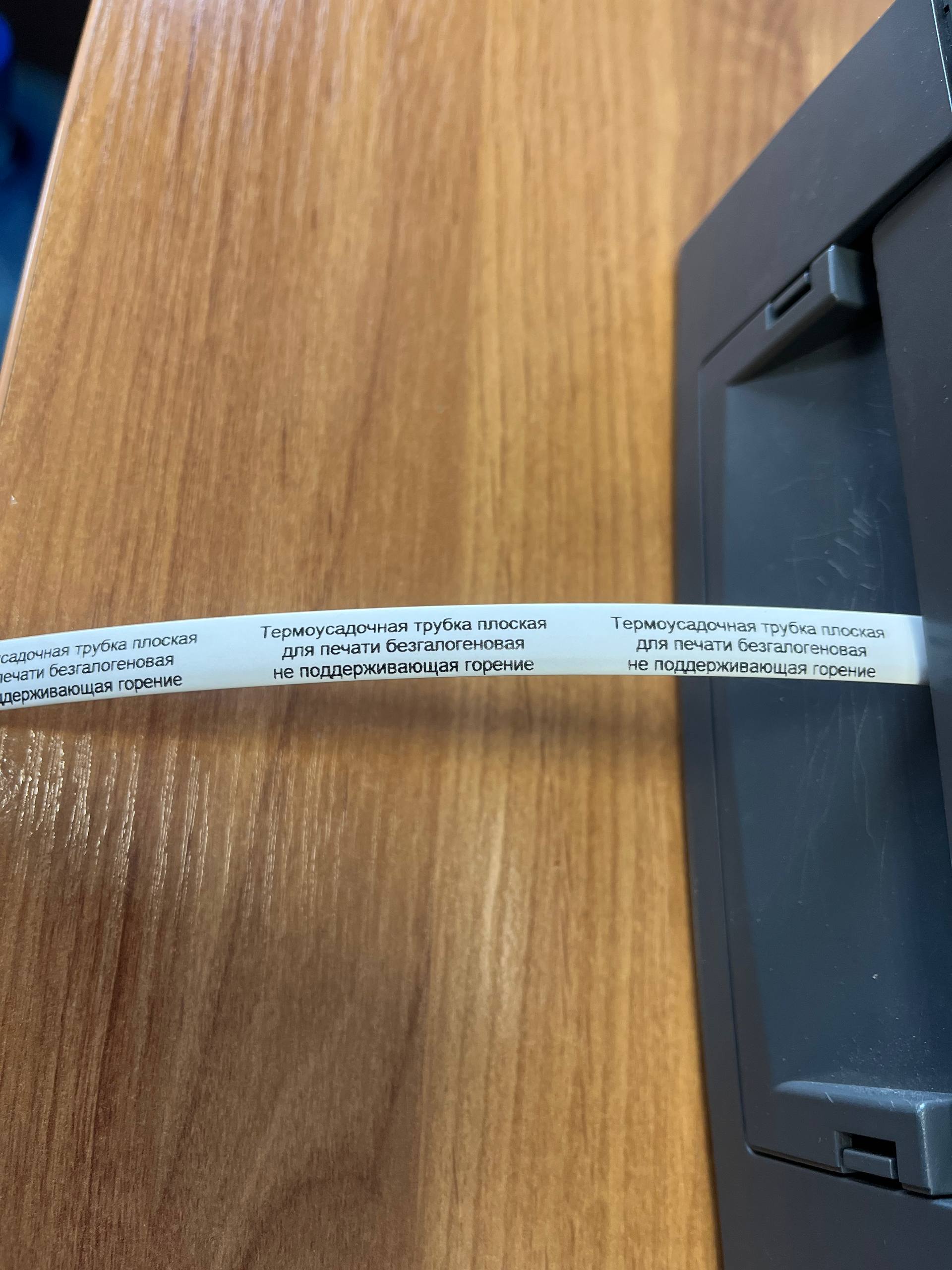

Примеры напечатанных кабельных бирок и термоусадочных трубок смотрите в фотогалерее.
Как применяются бирки для кабеля и термоусадочные трубки?
Применение бирок для кабеля регулируется множеством подзаконных актов, часть из которых носит обязательный характер. Применение термоусадочных трубок для маркировки кабелей напрямую актами не регулируется, но их применение не запрещено. Чаще всего требования к термоусадочным трубкам устанавливаются в технических условиях, которые утверждает производитель соответствующей продукции.

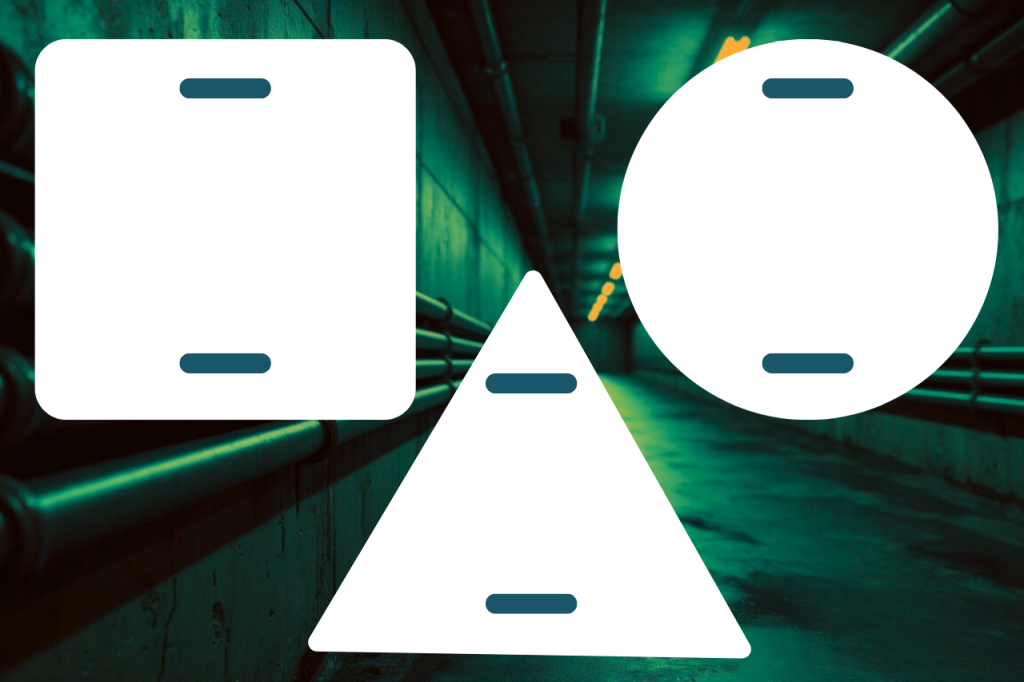

Согласно действующим нормам "СП 76.13330.2016. Свод правил. Электротехнические устройства. Актуализированная редакция СНиП 3.05.06-85" (утв. Приказом Минстроя России от 16.12.2016 N 955/пр) силовой кабель напряжением более 1000 В маркировать нужно круглой биркой, а если напряжение в кабеле не превышает 1000 В, то маркировать такой кабель стоит квадратной биркой. В то же время маркировка контрольного кабеля должна производится треугольной биркой. При этом как внутри сухих или влажных помещений, так и снаружи зданий и сооружений или даже в земле разрешено использовать бирки из пластмасс.
В то же время по пункту 569 Правил технической эксплуатации электрических станций и сетей Российской Федерации (утверждены Приказом Минэнерго России от 04.10.2022 N 1070) бирки должны располагаться:
- по всей длине кабеля с интервалом 50 метров;
- в местах поворота кабельной линии;
- с двух сторон при прохождении кабельной линии через огнестойкие перегородки и перекрытия.
Нарушение правил пользования топливом, электрической и тепловой энергией, правил устройства электроустановок, эксплуатации электроустановок, топливо- и энергопотребляющих установок, тепловых сетей, объектов хранения, содержания, реализации и транспортировки энергоносителей, топлива и продуктов его переработки -
влечет наложение административного штрафа на граждан в размере от одной тысячи до двух тысяч рублей; на должностных лиц - от двух тысяч до четырех тысяч рублей; на лиц, осуществляющих предпринимательскую деятельность без образования юридического лица, - от двух тысяч до четырех тысяч рублей или административное приостановление деятельности на срок до девяноста суток; на юридических лиц - от двадцати тысяч до сорока тысяч рублей или административное приостановление деятельности на срок до девяноста суток.
Почему бирки для кабеля и термоусадочные трубки нужно заказать у нас?
Компания Интелис предлагает удобные и долговечные кабельные бирки и термоусадочные трубки из синтетических материалов. Безусловными плюсами сотрудничества с нами являются:
- бюджетность примененного решения, т.к. для маркировки кабельной линии нужен только термотрансферный принтер и расходные материалы (синтетические бирки или термоусадочные трубки, риббон для принтера, монтажные хомуты или иной крепеж);
- термотрансферная печать обеспечивает стойкость нанесенного изображения или текста к внешним воздействиям, а удобство печати обеспечивается простотой настройки ТТ-принтера;
- мы сами являемся производителями расходных материалов для термо- и термотрансферной печати, а потому предоставим Вам любую консультацию по настройке оборудования для печати и подбору расходных материалов для Ваших потребностей;
- готовые изделия полностью соответствуют требованиям нормативных актов в области электробезопасности и пожарной безопасности.
Маркировка под ключ
Подберем под ваши задачи/поможем с
расходкой/обучим/настроим/обслужим
