Тестирование ТСД АТОЛ SMART DROID

Общая информация

Основные цели автоматизации

Проверка корректной работы терминала сбора данных в конфигурации 1С:Управление торговлей.

Используемое оборудование и ПО

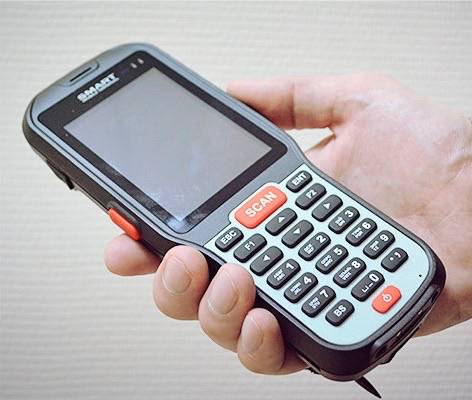

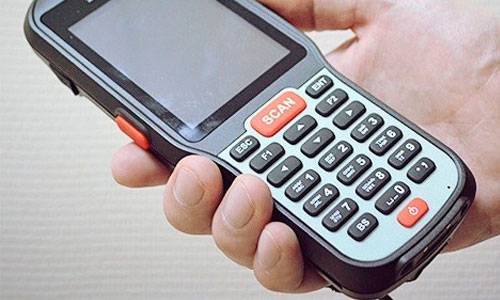

• АТОЛ SMART DROID
• ПО:
  • Driver1CWiFiProf.msi
  • MobileSMARTS.apk
  • microsoft net framework 3.5
  • 1С: Управление торговлей

Процесс автоматизации

1. Подключение ТСД к ПК как USB накопитель

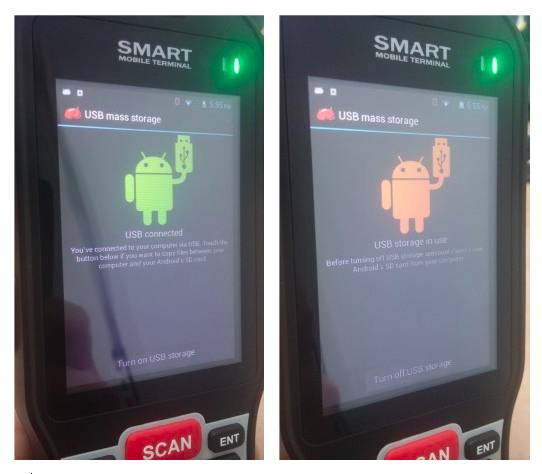

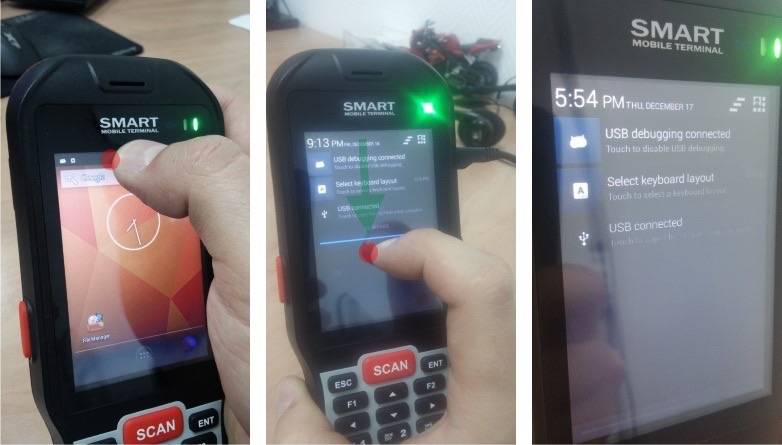

   1. При подключении ТСД к ПК в системной шторке появляется пункт «USB connected». Далее «Turn on USB storage».

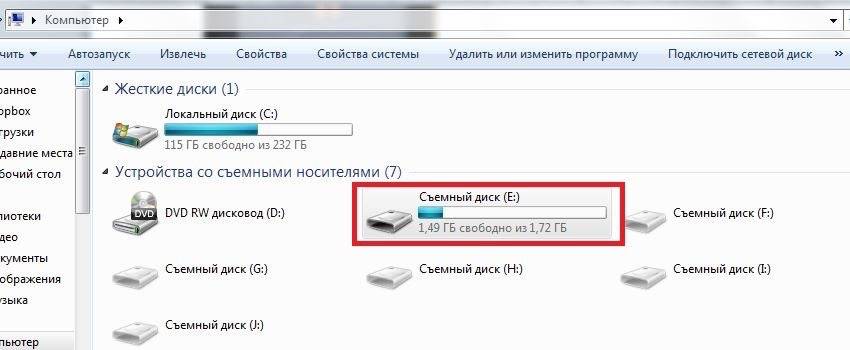

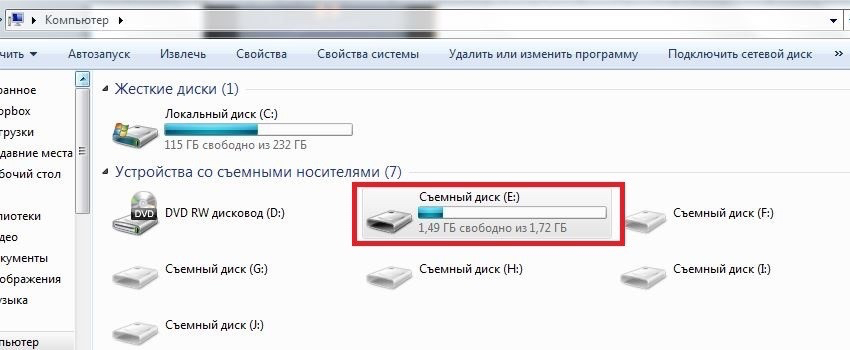

      После этого на ПК в Проводнике появится съемный диск, это и есть наше устройство. В этом варианте устройство определяется как обычный накопитель.



   2. Установка клиента Mobile SMARTS на Android устройстве

      После того как устройство было подключено к ПК мы можем переходить к установке клиента:

      • Через Play Market: Для устройств, на которых установлены сервисы Google, через магазин приложений Play Market можно установить клиента Mobile SMARTS либо перейти по ссылке с самого устройства.
      • Вручную: Для устройств, на которых не установлены сервисы Google, клиент Mobile SMARTS можно установить вручную. На ПК либо на самом устройстве со страницы сайта скачиваем *.apk файл. С ПК копируем его в память подключенного Android устройства. На устройстве открываем проводник и устанавливаем MobileSMARTS.apk, просто запустив файл.
   3. Настройка клиента Mobile SMARTS на ТСД (версия 2.7.х)

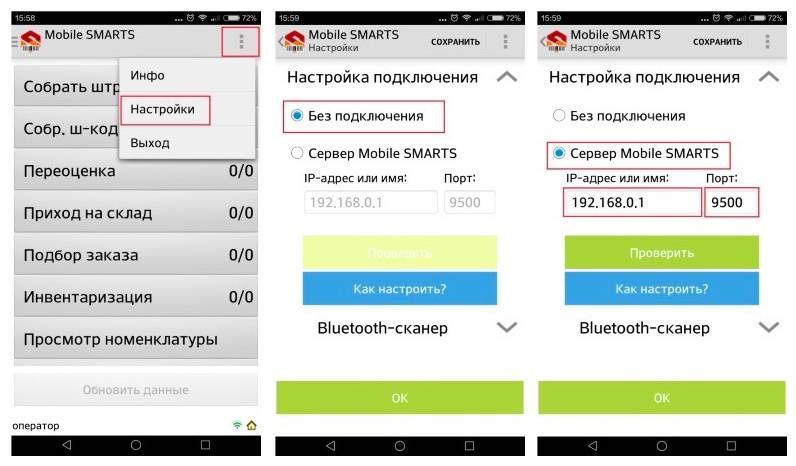

      После открытия приложения на ТСД мы видим главный экран со списком типов документов. В правом верхнем углу мы видим меню, нажав на которое, можем зайти в пункт настройки.



      В настройках установив выбор на «Без подключения», приложение будет работать с загруженным на него справочником номенклатуры. Такой режим используется в Батч драйверах с передачей документов и справочников номенклатуры по USB.

      Если мы выбираем пункт «Сервер Mobile SMARTS», то нам нужно указать IP адрес сервера и порт (см.п. 4 ). IP адрес сервера – это IP адрес ПК на котором установлен сервер терминалов, а порт зависит от драйвера. Например, Wi-Fi драйвер использует порт по умолчанию 9400, а ПРОФ драйвер 9500. Кнопкой «Проверить» мы сразу можем проверить доступность подключения к серверу.

      На этом основная настройка на ТСД с операционной системой Android по установке клиента Mobile SMARTS и подключению ТСД к ПК завершена. Можно переходить к настройке драйвера на ПК.

2. Установка Driver1CWiFiProf.msi на ПК (сервер)
   1. Скачиваем ПО Driver1CWiFiProf.msi с сайта.
   2. Установка драйвера Driver1CWiFiProf.msi

      Для установки необходимо:

      1. Установить на компьютер Microsoft .NET Framework 3.5, если он не был установлен ранее;
      2. Запустить файл установки «Driver1CWiFiProf.msi», выбрать нужные компоненты и следовать инструкциям мастера установки;
      3. Получить лицензию на драйвер (подробнее см. «Получение лицензий»)

      Сразу после установки будет автоматически запущена утилита «Подключение промежуточной базы 1С», которая позволяет легко подключить промежуточную базу для вашей конфигурации к серверу терминалов Mobile SMARTS.

      Выберите промежуточную базу для той конфигурации 1С, с которой Вы планируете использовать драйвер. В ряде случаев необходимо также выбрать версию платформы 1С. Если подходящая к конфигурации версия 1С не найдена на ПК, то программа отобразит предупреждение. В таком случае подключение базы к 1С необходимо провести вручную.

      После выбора конфигурации нажмите «Подключить». Если подключение пройдет удачно, то сразу после этого будет автоматически запущена 1С для конфигурирования промежуточной базы.

   3. Настройка промежуточной базы

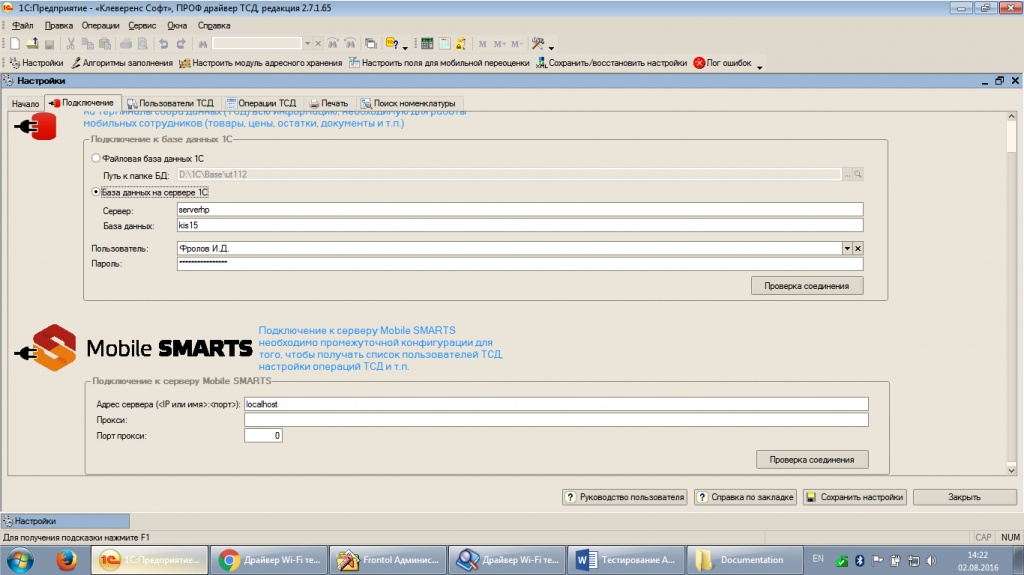

      Во вкладке «ПОДКЛЮЧЕНИЕ» прописываем пути к боевой базе и заполняем поля логин и пароль. У пользователя в боевой базе 1С должны быть заранее добавлены права на разрешение внешнего подключения, иначе связь с базой не установится.



      Проверяем доступ к базе и подключение к серверу. Затем сохраняем настройки и закрываем промежуточную базу.

3. Подключение драйвера в 1С

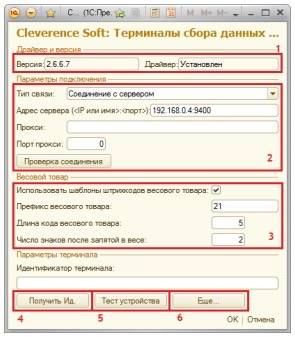

   Для «Управление торговлей» 11, «Управление небольшой фирмой (УНФ)» 1.4, «Розница» 2.0 для 1С 8.2, 8.3 откройте обработку «Настройки (Wi-Fi).epf» с помощью стандартной функции 1С «Открыть…». Откроется окно настройки параметров работы драйвера.



   • Секция (1) отображает текущую версию обработок драйвера и состояние компоненты драйвера (установлена или нет).
   • Секция (2) позволяет настроить параметры подключения обработок 1С к драйверу Wi-Fi. Тип связи «Соединение с сервером» задает подключение к серверу терминалов Wi-Fi драйвера – IP и порт, а также параметры прокси-сервера (если такой есть). Wi-Fi драйвер обратно совместим с обычным (батч) драйвером, и если в типе связи выбрать «Прямая работа с ТСД», то он будет работать как обычный батч-драйвер. Секция (2) хранит данные в 1С и имеет отношение к обработкам 1С. При этом ТСД подключается к драйверу Wi-Fi независимо и сам хранит 40 8.2 УТ 11 УНФ Розница 2.0 свои настройки подключения, которые задавались ему при установки программы драйвера.
   • Кнопка (6) «Еще...» позволяет править эти настройки подключения для того конкретного ТСД, который в данный момент подключен к ПК при помощи USB-кабеля.
   • Секция (3) позволяет включить и настроить поддержку работы с весовыми товарами. Необходимо задать префикс штрих-кодов, количество символов определяющих вес и количество знаков, показывающих дробную часть веса (подробнее см. раздел ниже).
   • Обработка настройки подключения также позволяет получить уникальный код терминала для выдачи лицензии на драйвер, с помощью кнопки (4). Этот код терминала (идентификатор терминала) становится доступен только после того, как программа установки клиента поставит клиент драйвера на терминал сбора данных и программа на ТСД будет запущена хотя бы один раз.
   • Нажатие кнопки (5) «Тест устройства» позволит проверить корректность установки и подключения.
   • Для того чтобы получить Идентификатор терминала (пункт 4) подключите терминал по USB кабелю к ПК и в шторке выберите USB-connector, после нажмите Получить Ид. После нажмите ОК.

   Настройка завершена

4. Выгрузка/загрузка данных в/из ТСД в/из 1С

   Как и в пункте 5 это делается с помощью обработок, которые находятся в установленной папке например: C:\Program Files (x86)\Cleverence Soft\Driver1C WiFi Prof\Обработки для 1С

5. Работа в ТСД

   Подробная работа описана в документации C:\Program Files (x86)\Cleverence Soft\Driver1C WiFi Prof\Documentation

6. Возможности Терминала



   С помощью Driver1CWiFiProf.msi терминал сбора данных выгружает данные для приемки, отгрузки и инвентаризации в 1С. Позволяет работать с базой данных 1С онлайн: выполнять проверку остатков и цен, прием и отпуск товаров, печатать по команде с ТСД ценники, счета, проводить инвентаризацию сразу нескольким сотрудникам с терминалами.

Задача выполнена успешно.
